CAD转PDF格式输出DPI是什么意思

对于经常和CAD打交道的小伙伴们来说,常遇到的就是将CAD图纸转换成PDF格式的操作了,对于PDF格式我们也都 不陌生了,无论在哪种打印机上都可保 证精 确的颜色和准确的打印效 果,会忠实地再现原稿的每 一个字符、颜色以及图象,使得PDF成为了我们在对任 何图纸格式进行转换时的首 选,不知道大家可曾留意过,当我们再将CAD转PDF 的时候,其输出质量中不同数值的PDI代表了什么?有什么含义呢?

DPI即Dot per-inch,鼠标解析度(也可称之光学分辨率),是鼠标在桌面上每移一英寸反映在屏幕上光标所对应移动的点数。鼠标是控制光标移动的唯 一原动力,那么,在鼠标移动距离相同的情况下,高DPI鼠标对应屏幕光标移动的点数就更多,即距离就比低DPI的较长,但定位精度不受影响;反过来看,如果要光标在屏幕上移动相同的距离来瞄准目标,那么(注意:是在相同的屏幕分辨率下如800*600)高DPI鼠光标达到目的地的速度就较快。
这就意味着在我们转换CAD图纸的时候,DPI 的数值越高,在查看转换后的图纸时鼠标对应屏幕光标移动的点数就较多,换言之其质量也较高!那接下来我们就了解一下怎么将CAD图纸转换成高质量、高DPI的PDF图纸吧!

第 一步:打开图纸
①打开我们电脑上安装的迅捷CAD转换器 ,进入软件的操作页面。如果没有安装可以在迅捷CAD官网进行下载安装!
②选择软件左侧【CAD转PDF】选项卡,进入转换界面。

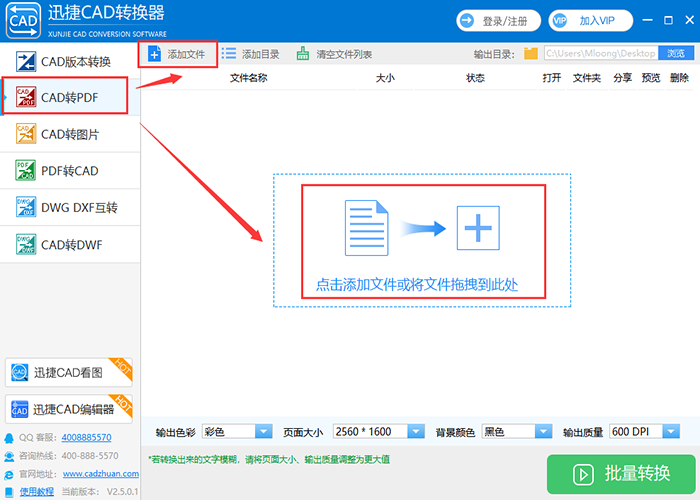

③根据下图所示的箭头方向,任选一种方式将需要进行转换的CAD图纸在转换器中打开。

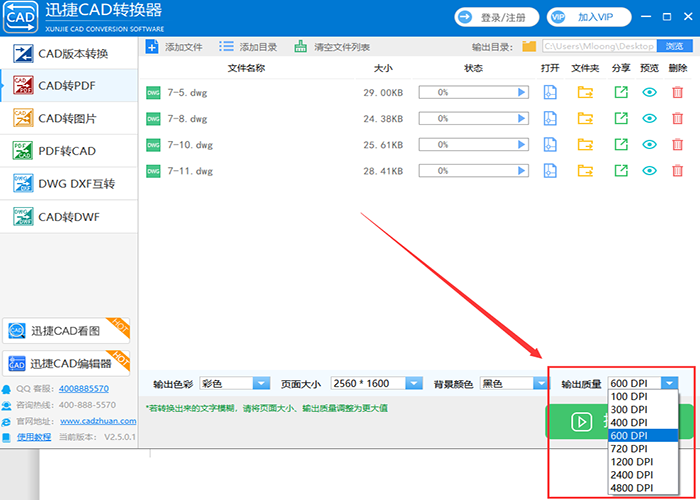

第 二步:图纸添加完毕后,我们可以看到软件右下方的输出质量分有八个不同的数值段,在此可以根据需要选择不同的数值,如果需要得 到高质量的PDF图纸,可以选择4800 PDI的数值段。

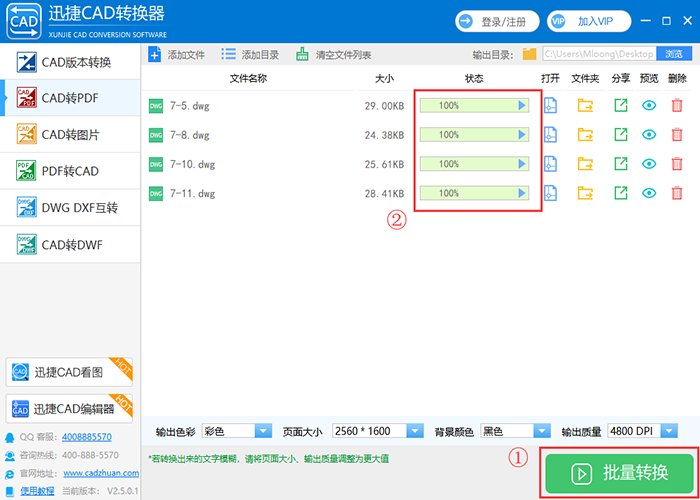

第三步:选择好需转换转化的PDI后,点 击下图①处的【批量转换】按钮,待②处的状态栏进度条转换到100时,即已转换完成,我们需要的高质量PDF图纸就转换完成了!

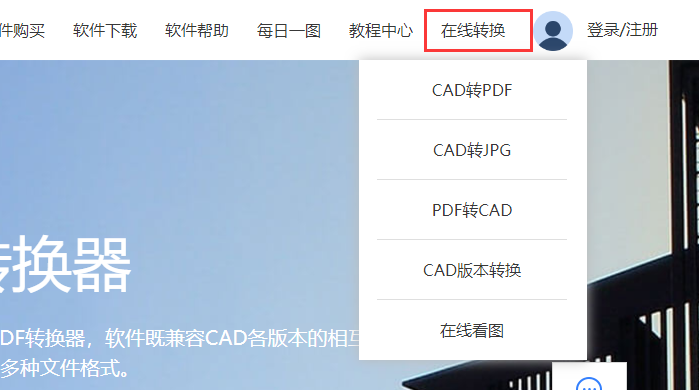

对了偷偷告诉大家现在可以直接在迅捷CAD官网 【CAD转PDF在线转换】板块对图纸直接进行在线转换哦,不用在电脑上安装任 何插件很是方便呢!当然我们的迅捷CAD转换器也很优 秀哦,操作好还不占内存!

好啦,以上就是今天和大家分享的内容啦,相信以后再提到DPI小伙伴们也不会很陌生啦,CAD转PDF操作起来也并不难的!其他的CAD格式转换问题和CAD绘图技 巧请关注迅捷CAD官网(www.xunjiecad.com)哦!
